容积流量将弹簧支撑的活塞(配有磁铁)从阀座上分离开来，活塞紧密地驱动分离磁簧开关。固定开关值、良好的重复性、抗污。
| 标称宽度 | DN8...40(DN50，DN80，可按要求定制) |
| 过程连接 | 内(外)螺纹G1/4...G1-1/4 |
| 调节范围 | 0.4...90L/min(详情请见“选型表”) |
| 最大到160L/min(详情请见“范围”表) | |
| 允许误差 | ±3%的开关值，最小±0.3L/min |
| 耐压 | G1/4...G1/2 -PN200 |
| G3/4...G1 -PN25 | |
| G1-1/4...G1-1/2 -PN16 | |
| 开关电压 | 最大230VAC |
| 开关电流 | 最大1A |
| 开关容量 | 最大50VA |
| 防护等级 | IP65 |
| 电气连接 | 1.5m线 |
| 介质温度 | -20...+110℃ |
| 环境温度 | -20...+70℃ |
| 介质 | 水(油和气体可按要求定制) |

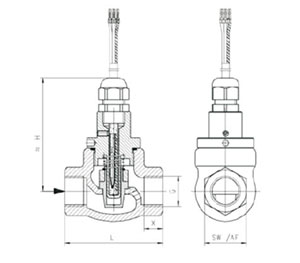

| G | 型号 | H | L | SW | X |
| G1/4 | LKF-01BDN08... | 68 | 79 | 29 | 12 |
| G3/8 | LKF-01BDN10... | ||||
| G1/2 | LKF-01BDN15... | 13 | |||
| G3/4 | LKF-01BDN20... | 73 | 32 | 11 | |
| G1 | LKF-01BDN25... | 87 | 90 | 41 | 14 |
| G1-1/4 | LKF-01BDN32... | 98 | 94 | 52 | |
| G1-1/2 | LKF-01BDN40... | 113 | 95 | 59 |
| G | DN | 开关点L/MIN 水 | 型号 | 最大推荐 |
| G1/4 | DN8 | 0.4-9 | LKF-01BDN08... | 10 |
| G3/8 | DN10 | 0.4-10 | LKF-01BDN10... | 15 |
| G1/2 | DN15 | 0.4-12 | LKF-01BDN15... | 20 |
| G3/4 | DN20 | 0.6-25 | LKF-01BDN20... | 40 |
| G1 | DN25 | 1.5-40 | LKF-01BDN25... | 60 |
| G1-1/4 | DN32 | 2.0-60 | LKF-01BDN32... | 100 |
| G1-1/2 | DN40 | 3.0-90 | LKF-01BDN40... | 150 |
备注：表格中详细参数对应有下降流速的水平向内流量
1.进出水口保持直管段大于管径的5倍；
2.如果介质是有杂质安装一个过滤器(铁组件用磁性过滤器)。
3.必须确保指定的电压值，电流值和功率不会超出范围。
4.开关接通时，负载必须串联连接。
5.电容，电感和灯负载必须使用保护电路进行操作。
安装方式：水平向内流量，开关头部不推荐安装在下面，其他位置是可以的，安装位置会影响开关点和范围。特殊流量值可定制。
| LKF-01B | - | DN15 | G | T | 009 | NO | 详述 |
| LKF-01B | - | 油气分离流量开关 | |||||
| DN08 | 口径G1/4 | ||||||
| DN10 | 口径G3/8 | ||||||
| DN15 | 口径G1/2 | ||||||
| DN20 | 口径G3/4 | ||||||
| DN25 | 口径G1 | ||||||
| DN32 | 口径G1-1/4 | ||||||
| DN40 | 口径G1-1/2 | ||||||
| G | 内螺纹连接 | ||||||
| W | 外螺纹连接 | ||||||
| T | 黄铜 | ||||||
| B | 不锈钢 | ||||||
| 009(0.4-9L/MIN) | 流量范围 | ||||||
| 010(0.4-10) | |||||||
| 012(0.4-12L/MIN) | |||||||
| 025(0.6-25L/MIN) | |||||||
| 040(1.5-40L/MIN) | |||||||
| 060(2.0-60L/MIN) | |||||||
| 090(3.0-90L/MIN) | |||||||
| NO | 常开 | ||||||
| NO | 常闭 | ||||||
| NO+NC | 常开＋常闭 |
