在线式安装，机械式流量开关，用于液体或气体介质。坚固的塑料，铝或不锈钢外壳可选。极小的压力损失，良好的重复性，抗污能力，机械部分与电子部分完全隔离，适用于小流量经济型。3倍于原LKF-HS的活塞行程使设定精度更加精确。带有开关设定刻度，用户无需在现场设定。LED显示开关状态，双开关量输出可供选择。气液两用型，工业自动化/机械设备/空气压缩工业/制冷及空调。
| 设定范围： | 详见参数表 |
| 精确度： | ±5%总量程 |
| 迟滞： | 视开关而定，量小0.5L/Min |
| 开关设定刻度： | 是在介质为水，温度20℃，水平安装状态进行 |
| 标定的。安装位置，介质和温度变化会对开关 | |
| 值略有影响。 | |
| LED显示： | 直流供电LED显示开关状态，交流无LED显示。 |
| 接线方式： | 接插件 |
| 输出： | 干簧开关，容量24VDC/250VAC，100mA |
| 耐压： | 50bar(铝型)，100bar(不锈钢型) |
| 平均压力损失： | 0.3bar(在25L/min) |
| 介质温度： | 最大90℃ |
| 防护等级 | IP65 |
| LKF-HS100...GS材质： | 外壳：POM塑料 |
| 活塞：POM塑料，不锈钢 | |
| 弹簧：不锈钢 | |
| 密封：NBR | |
| LKF-HS100...GL材质： | 外壳：阳极氧化铝 |
| 活塞：POM塑料，不锈钢 | |
| 弹簧：不锈钢 | |
| 密封：NBR | |
| LKF-HS100...GB材质： | 外壳：不锈钢 |
| 活塞：POM塑料，不锈钢 | |
| 弹簧：不锈钢 | |
| 密封：NBR | |
| 阳极氧化铝（不锈钢） | 型号 | 压力(bar) | 最大流量L/min(水) | 可调范围L/min(水) | G(mm) | 重量(kg) |
| LKF-HS600-008···L(B)010 | 50 | 40 | 0.6(0.1)···8(7) | G1/4 | 0.22(0.53) | |
| LKF-HS600-010···L(B)010 | 50 | 40 | 0.6(0.1)···8(7) | G3/8 | 0.20(0.51) | |
| LKF-HS600-015···L(B)010 | 50 | 40 | 0.6(0.1)···8(7) | G1/2 | 0.18(0.48) | |
| LKF-HS600-020···L(B)010 | 50 | 40 | 0.6(0.1)···8(7) | G3/4 | 0.23(0.65) | |
| LKF-HS600-025···L(B)010 | 50 | 60 | 0.6(0.1)···8(7) | G1 | 0.32(0.85) | |
| LKF-HS600-008···L(B)015 | 50 | 40 | 1(0.5)···15(13) | G1/4 | 0.22(0.53) | |
| LKF-HS600-010···L(B)015 | 50 | 40 | 1(0.5)···15(13) | G3/8 | 0.20(0.51) | |
| LKF-HS600-015···L(B)015 | 50 | 40 | 1(0.5)···15(13) | G1/2 | 0.18(0.48) | |
| LKF-HS600-020···L(B)015 | 50 | 40 | 1(0.5)···15(13) | G3/4 | 0.23(0.65) | |
| LKF-HS600-025···L(B)015 | 50 | 40 | 1(0.5)···15(13) | G1 | 0.32(0.82) | |
| LKF-HS600-015···L(B)028 | 50 | 40 | 2(0.8)···28(25) | G1/2 | 0.18(0.48) | |
| LKF-HS600-020···L(B)028 | 50 | 60 | 2(0.8)···28(25) | G3/4 | 0.23(0.65) | |
| LKF-HS600-025···L(B)028 | 50 | 60 | 2(0.8)···28(25) | G1 | 0.32(0.82) | |
| LKF-HS600-020···L(B)070 | 50 | 100 | 27(21)···70(66) | G3/4 | 0.23(0.65) | |
| LKF-HS600-025···L(B)070 | 50 | 100 | 27(21)···70(66) | G1 | 0.32(0.82) |
注：1.以上括号内参数为复位点，括号外为动作点。如果下限报警（监测流量过小）参考复位点参数。上限报报警（监测流量过大）参考复位点参数。

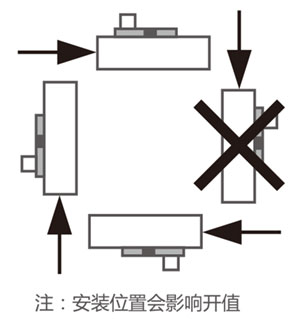

2.以上参数是开关垂直安装于水平管路。以20℃水介质测试得出的。
| LKF-HS | |||||||||
| 800 | C 豪斯曼插头 | ||||||||
| 600 | H航空插头 | ||||||||
| 015 | G | D | L | 015 | 1 | W | |||
| 008 | 螺纹接口G1/4 | ||||||||
| 010 | 螺纹接口G3/8 | ||||||||
| 015 | 螺纹接口G1/2 | ||||||||
| 020 | 螺纹接口G3/4 | ||||||||
| 025 | 螺纹接口G1 | ||||||||
| 032 | 螺纹接口G1 1/4 | ||||||||
| G | 内螺纹 | ||||||||

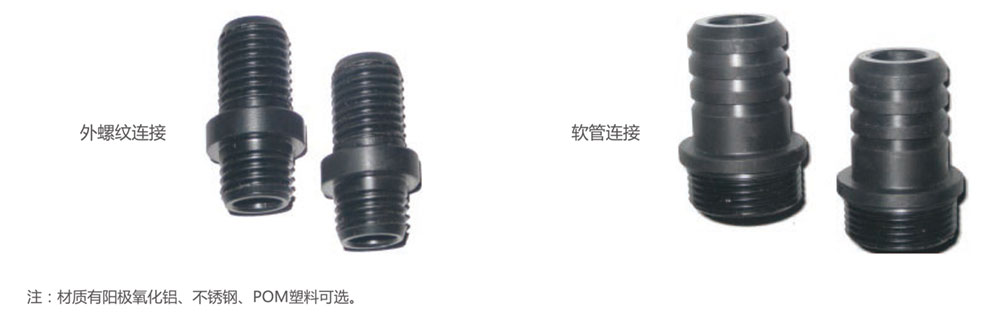

| W | 外螺纹连接 | ||||||||
| R | 软管连接 | ||||||||
| F | 法兰连接 | ||||||||
| D | 直流供电24V±20%DC | ||||||||
| A | 交流供电230V±15%AC | ||||||||
| S | 塑料外壳 | ||||||||
| L | 阳极氧化铝外壳 | ||||||||
| T | 青铜合金 | ||||||||
| B | 不锈钢外壳 | ||||||||
| 008 | 设定范围：0.6···8L/min | ||||||||
| 015 | 设定范围：1···15L/min | ||||||||
| 028 | 设定范围：2···28L/min | ||||||||
| 070 | 设定范围：27···70L/min | ||||||||
| C1 | 1个开关点输出 | ||||||||
| C2 | 2个开关点输出 | ||||||||
| /HT | 高温型(耐温280度) | ||||||||
| R | 软管连接 |
注：1.订货时请注明介质流向，介质种类，管径及期望设定值。我们可在出厂时帮您完成设定。
2.管道大于DN25需要订货，订货时提供需要的参数和要求。
