压力开关
+ 产品介绍 / Product description
HSLYK系列压力开关、差压开关、液位开关是一种将压力(差压)测量与控制输出结合在一起的控制器。 压力部分采用扩散硅压力传感器作为敏感元件,通过高精度的信号检测、线性放大处理及比较、逻辑运算等过程,最终隔离输出控制信号。压力开关具有体积小巧、工作稳定、使用寿命长、准确度高、控制设定范围宽、性价比高等特点,可以单独实现压力自控或与其它数据采集设备相连,组成各种功能的压力控制系统。
+ 应用 / Application
适于对于工业场合的气体、液体及油压的测量与报警控制。
+ 技术参数 / Technical Data

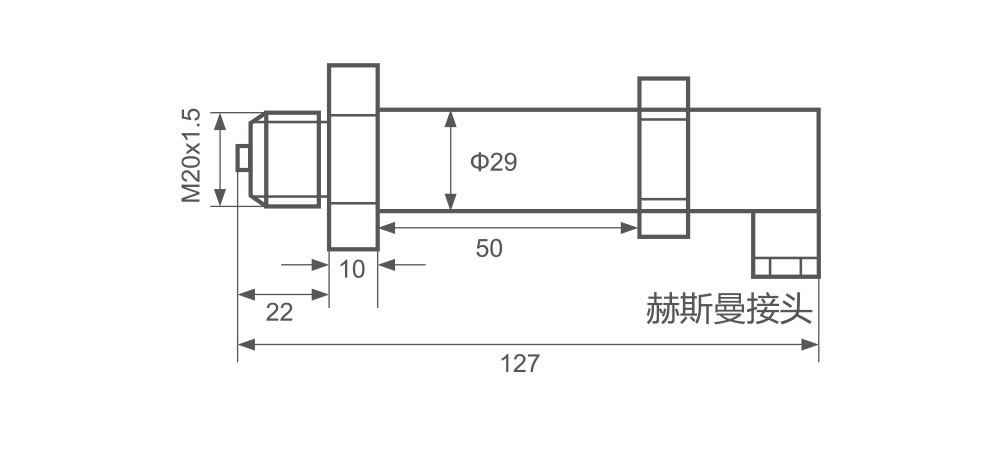

工作电源： 12~32VDC(标定电压24VDC) 测量形式及范围： 表压(G)---最大(0~300)MPa,最小(0~200)Pa 绝压(A)---最大(0~60)MPa，最小(0~4)KPa 负压(B)---最大(-0.1~60)MPa,最小(-100~100)Pa 精度等级： 0.2%、0.5%、1% 过载能力： 量程的1.5~3倍 长期稳定性： 小于0.2%FS/年，小于0.5%FS/年 输出方式： 1、1路继电器输出2、2路继电器输出继电器开、合状态可调，报警值可调 继电器触点容量： 1A/125VAC 1A/30VDC 接口螺纹： M20×1.5或用户指定 + 尺寸图 / Dimensions / (mm)
+ 接线图 / Wiring diagram
+ 选型表 / Selection Table
选型说明:选型时注明压力测量范围。
1、注明压力测量范围,开关设定值。
2、如选继电器输出型压力开关,应注明继电器的工作状态:
如高于设定值,继电器吸合(或断开) ;或是低于设定值,继电器吸合(或断开)等。
