热导式流量开关/TFS-1000型
+ 原理结构 / The Principle Structure
基于惹事原理，在封闭的探头内包含两个电阻，其中一个被加热作为探测电阻，另一个未被加热作为基准电阻，当介质流动时，加热电阻上的热量被带走。电阻值被改变。两个电阻差值被用作判断流速的依据。数字显示流速，无活动部件，免维护，安装方便，一种型号适用多种管径要求。开关量连续可调，极低的压力损失，结构紧凑。LED显示状态，PNP/NPN输出可设定，可用于气动和液压系统，可用于循环水、切削液及润滑的断流检测，以及泵的空转保护。
+ 技术参数 / Technical Data

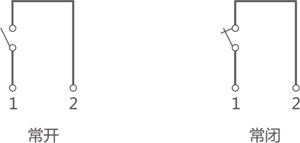

设定范围： 水：1...300cm/s 油：3...300cm/s 空气：20...3000cm/s 开关输出： 设定范围：0.5%...100%量程 准确度：0.5%量程 开关数量：1或2个可选 输出功能： PNP、NPN、常开或常闭可设 额定电流： ≤300mA 模拟量输出： 输出类型：4...20mA模拟量输出 负载： ≤500Ω 空载电流： 最大80mA 流量指示： 数字显示(百分比) 设定方式： 按键设定 耐压范围： 100bar 介质温度变化： 4℃/s 响应时间： 1...13s，典型值2s 初始化时间： 约8s 电气保护： 反相，短路，过载保护 防护等级： IP67 介质温度： -20...100℃ 环境温度： -20...80℃ 储存温度： -20...100℃ 接线方式： M12接插件 探头： 不锈钢 外壳： 不锈钢 重复精度： ±2% + 接线图 / Wiring Diagram
+ 尺寸图 / Dimensions(mm)
+ 输出功能——迟滞/窗口
迟滞功能：
TFS-1000系列产品中的迟滞值可通过菜单设定，其输出可用来控制泵入泵出，且只需一个输出点，在高点SP关泵(开泵)，在地点rp开泵(关泵)。如图所示，以常闭型(N.C)为例，灰色带为迟滞值，即SP-rP。当流量上升时，只有流量值大于SP，开关点才断开；而当流量值小于rP，开关点才闭合。
窗口功能：
TFS-1000系列产品中的窗口功能可用于监控特定的区间，其输出可用来完成高低点报警等工作，且只需一个输出点。如右图所示，以常闭型(N.C)为例灰色带为窗口值，即SP-rP。当流量值处于窗口之间时，开关点才断开；而当流量值超出该区间时，开关点闭合。
+ 选型表 / Selection Table
TFS-1000 G12 H D 25 Q 详述 TFS-1000 TFS-1000系列热导式流量开关(传感器) G12 接口螺纹G1/2外螺纹 G14 接口螺纹G1/4外螺纹 M18 接口螺纹M18×内螺纹 H 接口螺纹 外螺纹(仅限于G1/2和G1/4螺纹) I 接口螺纹 内螺纹(仅限于M18×1.5螺纹) D 直流24V±20%供电 1S 1个开关量输出 2S 2个开关量输出 1A 1个模拟量输出 2A 1个开关量+1个模拟量输出 3A 2个开关量+1个模拟量输出 Q M12接插件 + 安装说明 / Installation Notes
