热导式流量开关/TFS-200型
+ 原理结构 / The Principle Structure
TFS-200系列热式流量开关采用了广泛应用于航空和汽车上的精密电子元器件,可靠稳定的电路设计,使流量信号更加精准和稳定,目前已广泛运用于钢铁、冶金、制药、化工等行业，热式流量开关是基于热交换原理设计, 探头内置发热模块以及感热模块,发热模块的热消散与被测流体的流速密切相关,如果管道内没有介质流动,感热电路接收到的信号是一个固定值;而当流体介质流过探头时,感热电路所接收到的信号随介质的流速变化而变化,感热电路将发热模块与感热模块的温差信号转化成电信号,处理器再将其转换成PNP/NPN/继电器信号输出。气液两用,可用于气体和液压系统、循环水、切削液及润滑油的断流监测、以及泵的空转保护。
+ 特点 / Characteristic
LED清晰指示流量状态全不锈钢一体结构整体尺寸小巧,高可靠性集成电路设计无可动部件,免维护安装方便一种型号适用于多种管径要求开关量可调几乎无压力损失整体IP67防护等级
+ 技术参数 / Technical Data
测量介质范围： 水：3~300cm/s, 气：200~3000cm/s 油：3~300cm/s 开关精度： ±1~±10cm/s 预热时间： 开机后3分钟 工作压力： 100Bar 介质温度： -20℃~80℃ 工艺连接件： G1/2 G1/4外螺纹 输出信号： PNP/NPN/继电器 电源传感器长度： 15mm（可定制） 消耗电流： ＜40mA 设定方式： 电位器设定 响应时间： 2(2~10)s 负载： 电流：250mA,继电器:30VDC/5A 输出保护： 反向/过载/短路 防护等级： IP67 接线方式： 接插件(电缆1米) 材料： 304/316L + 安装方式 / Installation methods

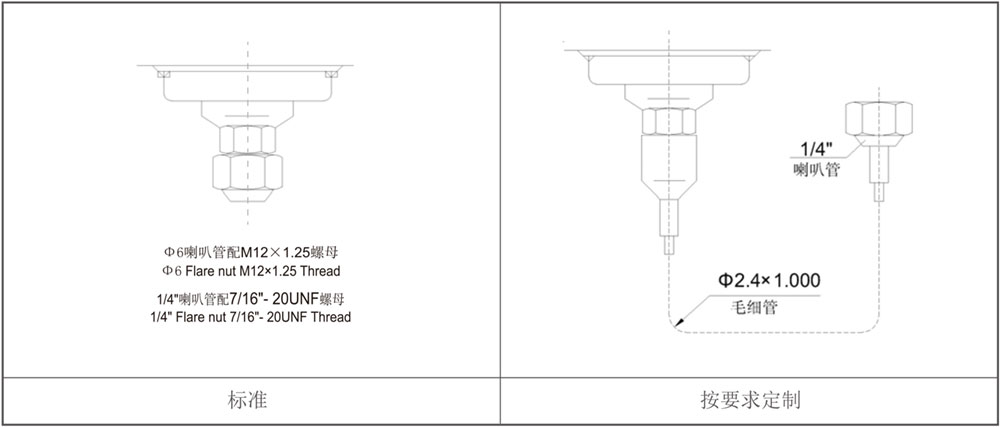

+ 尺寸图 / Dimensions(mm)
+ 接线图 / Wiring Diagram
+ 选型表 / Selection Table
TFS-200 - G12 B H D P Q 详述 TFS-200 - TFS-200系列热导式流量开关（传感器） G12 接口螺纹G1/2 G14 接口螺纹G1/4 M18 内螺纹M18×1.5 B 不锈钢外壳 S 塑料外壳 H 接口螺纹 外螺纹 W 卫生 卡箍 G 高温型 D 直流24V±20%供电 P PNP输出 N NPN输出 C 继电器输出 Q 接插件式
